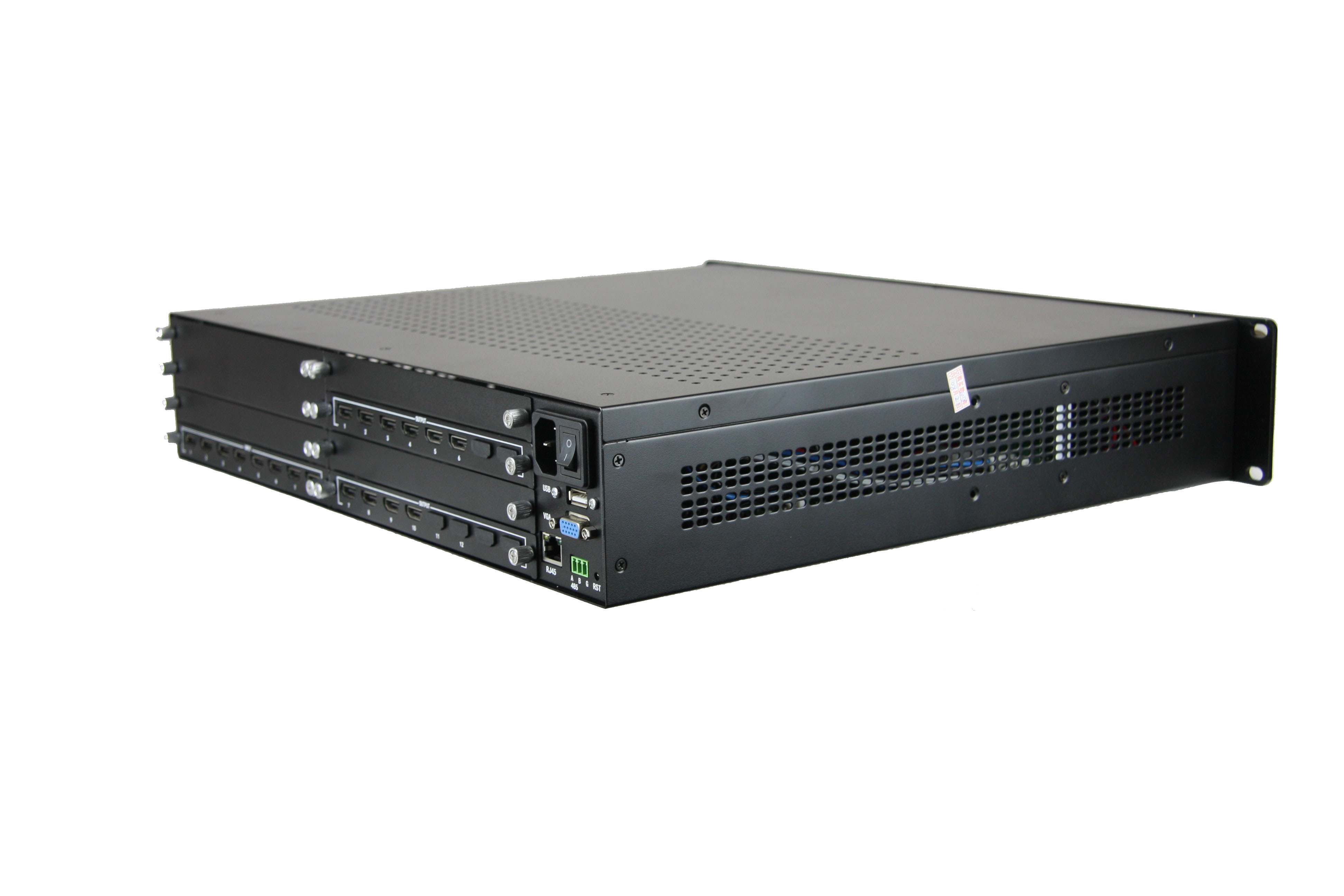

定制型 拼接处理器

类别:FS-HBX3000

简介:

外置拼接处理器采用模块化的设计,将HDMI/DVI/VGA等信号分别做成独立的输入输出卡,并采用插卡的形式组成多屏拼接处理器。插装不同数量、不同种类模块卡,可方便快捷地满足不同的系统容量和功能需求,大大降低了产品的故障率,节约了维修时间和维修成本,减少因维修给用户带来的影响。

产品订购热线:028-85242212

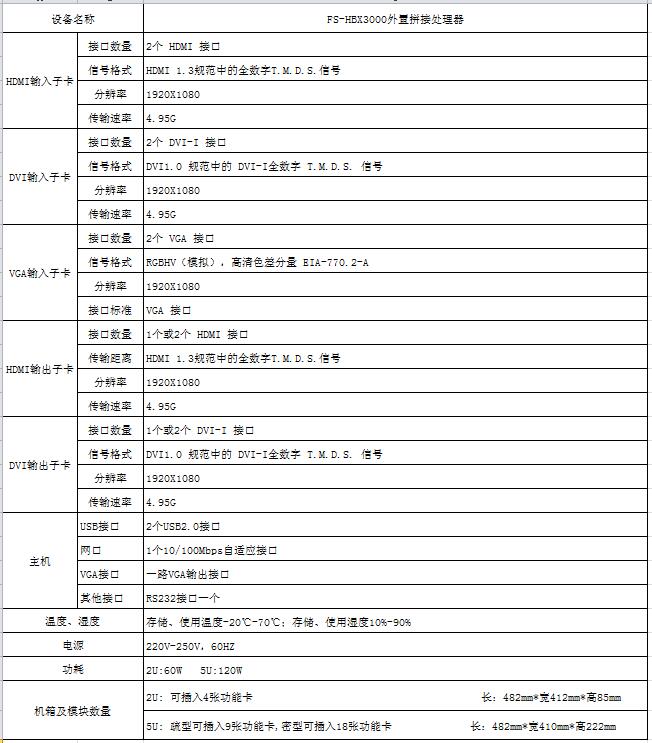

产品描述 产品参数

输入卡:含2个,3个,4个输入子卡,一个子卡含2个接口,类型VGA,HDMI,DVI可选

输出卡:含2个,3个输出子卡,一个子卡含1个或2个接口,类型HDMI,DVI可选


1、采用硬件FPGA架构,无操作系统,启动速度快,稳定性高,图像处理速度快,图像延迟小,同步性好。

2、支持7×24小时的连续运行,平均故障时间MTBF>180,000小时,稳定性高,能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。

3、3000系列采用插卡式设计,接口支持不同标准(HDMI,DVI,VGA),两两可换,设备的配置更加灵活,满足客户的任意接口类型及数量的配置需求。

4、背板采用高速宽带串行总线设计,通过信号的一级一级传递,叠加不同的功能,最后一级完成显示输出,克服了交叉开关方案的信号切换时的不稳定,实现高速广播级无缝切换,背板总线可以任意定义输入输出,放弃了高功耗的交叉开关,降低了系统功耗,增强了稳定性。

5、采用标准的19寸2U和5U机箱,方便标准机柜安装。

6、每路信号均可实现跨屏显示,最大可扩大至整体全屏显示。图像尺寸放大时设备自动进行倍线处理,最大程度地保证画面质量的无损重现。
7、每个信号窗口均可在所有输出的画面中任意漫游,可显示在任意一块或多块大屏上。超越了物理通道的限制,画面在显示时不再受到输出通道的边界限制和影响,使得整个系统集成度更高、可控性更加优异。
8、每个窗口的画面大小可任意进行缩放,通过独有的视频补偿处理算法保证画质不受任何损失。画面缩小时无尺度限制,画面放大时最大可充满整个显示区域。
9、支持单屏最大四个图层的独立层叠,各个画面的层次关系与布局位置均可任意自定义。

10、支持广播级无缝切换,切换无黑屏,蓝屏,采用内存交换切换方式(不用物理开关),切换间隔时间小于5MS。

11、可根据用户的实际需求自定义设置轮循分组,并且设定的轮循分组可自定义切换时间,

12、采用嵌入式数据库,记忆显示模式,断电重启能快速恢复断电前显示状态。

13、支持16组场景预案设置及调用;

14、采用网络控制方式,C/S软件架构,支持PC,嵌入式本地,手机WEB等客户端模式,支持同时操作,支持网络远程控制操作

15、能提供SDK开发包,支持二次软件开发,多平台融合
